Электродвигатели Siemens типа 1LA9

Главная / Каталог продукции / Электродвигатели / Электродвигатели SIEMENS /

Работа электродвигателя и другие особенности модели Siemens 1LA9: агрегаты с повышенной мощностью,производятся мощностью от 0,14 до 24,5 кВт, габаритами с 56 по 160. Данный тип оборудования относится к агрегатам высокой мощности, выполненным в надежном алюминиевом корпусе. К достоинствам электродвигателей относится не только фактор экономии электроэнергии, но и длительный срок эксплуатации, низкие шумовые показатели при работе, повышенная перегрузочная способность и улучшенный принцип системы охлаждения. Все эти моменты позволили пользователям получать КПД электродвигателей на 1,5-42% выше, чем ожидалось. Технологические разработки Siemens гарантируют бесперебойность и беспроблемность работы оборудования.

Цена: от 4 330 руб.

Общее описание:

Габаритные и присоединительные размеры электродвигателя 1LA9 с 56 по 90 габарит (IMB3-лапы)

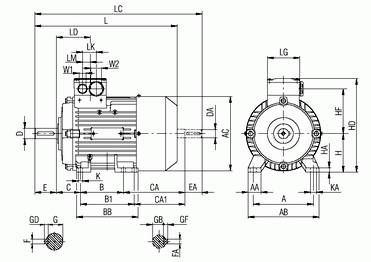

РИС 1. Габаритные и присоединительные размеры электродвигателя 1LA9 с 56 по 90 габарит (IMB3-лапы)

Н	ТИП	A	AA	AB	AC	B	B1	BB	C	CA	CA1	HA	HD	HF	K	KA
56M	1LA9050	90	25	110	116	71	-	87	36	53	-	56	6	157	77.5	9
63M	1LA9060	100	27	120	118	80	-	96	40	66	-	63	7	164	77.5	10
63M	1LA9063	100	27	120	118	80	-	96	40	92	-	63	7	164	77.5	10
71M	1LA9070	112	30.5	132	139	90	-	106	45	83	-	71	7	182	87.5	10
80M	1LA9080	125	30.5	150	156.5	100	-	118	50	94	-	80	8	200	96.5	3.5
80M	1LA9083	125	30.5	150	156.5	100	-	118	50	136.5	-	80	8	200	96.5	3.5
90S	1LA9090	140	30.5	165	173.6	100	125	143	56	143	118	90	10	218	104.5	14
90L	1LA9096									186	161
90L	1LA9099-8									186	161

ТАБЛИЦА 1.

Н	ТИП	L	LC	LD	LG	LK	W1/W2 W2	D	DA	E	EA	F	FA	G	GB	GD	GF
56M	1LA9050	169.5	200	69.5	75	32	M16/M25	9	9	20	20	3	3	7.2	7.2	3	3
63M	1LA9060	202.5	232	69.5	75	32	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
63M	1LA9063	228.5	258	69.5	75	32	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
71M	1LA9070	240	278	63.5	75	32	M16/M25	14	14	30	30	5	5	11	11	5	5
80M	1LA9080	273.5	324	63.5	75	32	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
80M	1LA9083	315	366.5	63.5	75	32	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
90S	1LA9090	331	389	79	75	32	M16/M25	24	19	50	50	8	6	20	15.5	7	6
90L	1LA9096	374	432
90L	1LA9099-8	374	432

ТАБЛИЦА 2.

Габаритные и присоединительные размеры электродвигателя 1LA9 с 56 по 90 габарит (IMB5-фланец)

ТИП	Типоразмер		AC	HF	HG	L	LA	LB	LC	LD	LF	LG	LK	M	N
1LA905	56M	FF110	116	77.5	101	169	8	149	200	69.5	-	75	32	100	80
1LA9060	63M	FF115	118	77.5	101	202.5	8	179.5	232	69.5	208.5	75	32	115	95
1LA9063	63M	FF115	118	77.5	101	228.5	8	205.5	258	69.5	234.5	75	32	115	95
1LA9070	71M	FF130	139	87.5	111	240	9	210	278	63.5	239	75	32	130	110
1LA9080	80M	FF165	156.5	96.5	120	273.5	10	233.5	324	63.5	262.5	75	32	165	130
1LA9083	80M	FF165	156.5	96.5	120	316	10	276	366.5	63.5	305	75	32	165	130
1LA9090	90S	FF165	173.6	104.5	128	331	10	281	389	79	333	75	32	165	130
1LA9096	90L					374		324	432		376
1LA9099-8	90L					374		324	432		376

ТАБЛИЦА 3.

ТИП	Н	P	S	T	W1/W2 W2	D	DA	E	EA	F	FA	G	GB	GD	GF
1LA905	56M	120	7	3	M16/M25	9	9	20	20	3	3	7.2	7.2	3	3
1LA9060	63M	140	10	3	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
1LA9063	63M	140	10	3	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
1LA9070	71M	160	10	3.5	M16/M25	14	14	30	30	5	5	11	11	5	5
1LA9080	80M	200	12	3.5	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
1LA9083	80M	200	12	3.5	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
1LA9090	90S	200	12	3.5	M16/M25	24	19	50	40	8	6	20	15.5	7	6
1LA9096	90L
1LA9099-8	90L

ТАБЛИЦА 4.

Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB3-лапы)

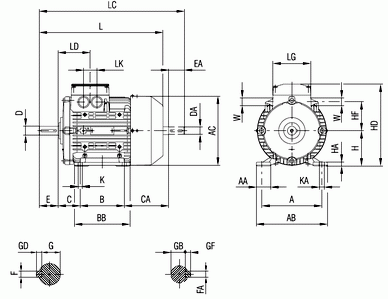

РИС 3. Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB3-лапы)

Н	ТИП	A	AA	AB	AC	B	BB	C	CA	D	DA	H	HA	HD	HF	K	KA
100L	1LA910	160	42	196	196	140	176	63	178	28	24	100	12	235	78	12	16
112M	1LA9113	190	46	226	220	140	176	70	179 179 141	28	24	112	12	260	91	12	16
112M	1LA9115-2
112M	1LA9115-6.-8
132S	1LA9130	216	53	256	259	140 178 140 178 178	180 218 180 218 218	89	163 125 205 167 167	38	38	132	15	299	107	12	16
132M	1LA9135-8
132S	1LA9131
132M	1LA9133
132M	1LA9135-2.-4
160M	1LA9163	254	60	300	314	210 210 254	256 256 300	108	183 183 179	42	42	160	18	357	127	12	19
160M	1LA9164
160L	1LA166

ТАБЛИЦА 5.

Н	ТИП	L	LC	LD	LG	LK	W W2	E	EA	F	FA	G	GB	GD	GF
100L	1LA910	425	491	102	120	42	32.3	60	50	8	8	24	20	7	7
112M 112M 112M	1LA9113 1LA9115-2 1LA9115-6.-8	431 431 393	499 461	102	120	42	32.3 PRO M32	60	50	8	8	24	20	7	7
132S 132M 132S 132M 132M	1LA9130 1LA9135-8 1LA9131 1LA9133 1LA9135-2.-4	454 454 496 496 496	552 594 594 594	18	140	42	32.3 PRO M32	80	80	10	10	33	33	8	8
160M 160M 160L	1LA9163 1LA9164 1LA166	588 588 628	721 761	160.5	165	54	40.3 PRO M40	110	110	12	12	37	37	8	8

ТАБЛИЦА 6.

Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB5-фланец)

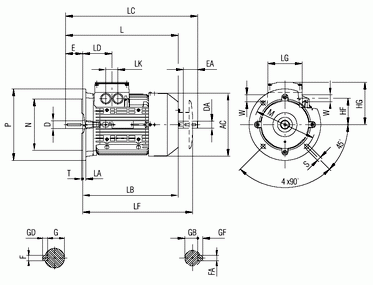

РИС 4. Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB5-фланец)

ТИП	Типоразмер		AC	HF	HG	L	LA	LB	LC	LD	LF	LG	LK	M	N
100L	1LA910	FF215	196	78	135	425	11	365	491	102	416	120	42	215	180
112M 112M 112M	1LA9113 1LA9115-2 1LA9115-6.-8	FF215	219.5	91	148	431 431 393	11	371 371 333	499 461	102	423 423 385	120	42	215	180
132S 132M 132S 132M 132M	1LA9130 1LA9135-8 1LA9131 1LA133 1LA9135-2.-4	FF265	259	107	167	454 454 496 496 496	12	374 374 416 416 416	552 594 594 594	128	426 426 468 468 468	140	42	265	230
160M 160M 160M	1LA9163 1LA9164 1LA9166	FF300	314	127	197	588 588 628	13	478 478 518	721 761	160.5	531 531 571	165	54	300	250

ТАБЛИЦА 7.

ТИП	Н	P	S	T	W W2	D	DA	E	EA	F	FA	G	GB	GD	GF
1LA910	100L	250	14.5	4	32.3	28	24	60	50	8	8	24	20	7	7
1LA9113 1LA9115-2 1LA9115-6.-8	112M 112M 112M	250	14.5	4	32.3 32.3 Pro M32	28	24	60	50	8	8	24	20	7	7
1LA9130 1LA9135-8 1LA9131 1LA9133 1LA9135-2.-4	132S 132M 132S 132M 132M	300	14.5	4	32.3 32.3 32.3 32.3 Pro M32	38	38	80	80	10	10	33	33	8	8
1LA9163 1LA9164 1LA9166	160M 160M 160L	350	18.5	5	40.3 40.3 Pro M40	42	42	110	110	12	12	37	37	8	8

ТАБЛИЦА 8.

Размеры для габарита 56-80 (IMB14 - меньший)

РИС 5. Размеры для габарита 56-80 (IMB14 - меньший)

Типоразмер		M	N	P	RA	S	T	Z
56	FT65	65	50	80	46	M5	2.5	4
63	FT75	75	60	90	14	M5	2.5	4
71	FT85	85	70	105	16	M6	2.5	4
80	FT100	100	80	120	16	M6	3	4

ТАБЛИЦА 9.

Размеры для габарита 56-80 (IMB14 - больший)

РИС 6. Размеры для габарита 56-80 (IMB14 - больший)

Типоразмер		M	N	P	RA	S	T	Z
56	FT85	85	70	105	16	M6	2.5	4
63	FT100	100	80	120	16	M6	3	4
71	FT115	115	95	140	16	M8	3	4
80	FT130	130	110	160	16	M8	3,5	4

ТАБЛИЦА 10.

Размеры для габарита 90-100 (IMB14 - меньший)

РИС 7. Размеры для габарита 90-100 (IMB14 - меньший)

Типоразмер		M	N	P	RA	S	T	Z
90	FT115	115	95	140	21	M8	3	4
100	FT130	130	110	160	20	M8	3.5	4

ТАБЛИЦА 11.

Размеры для габарита 90-100 (IMB14 - больший)

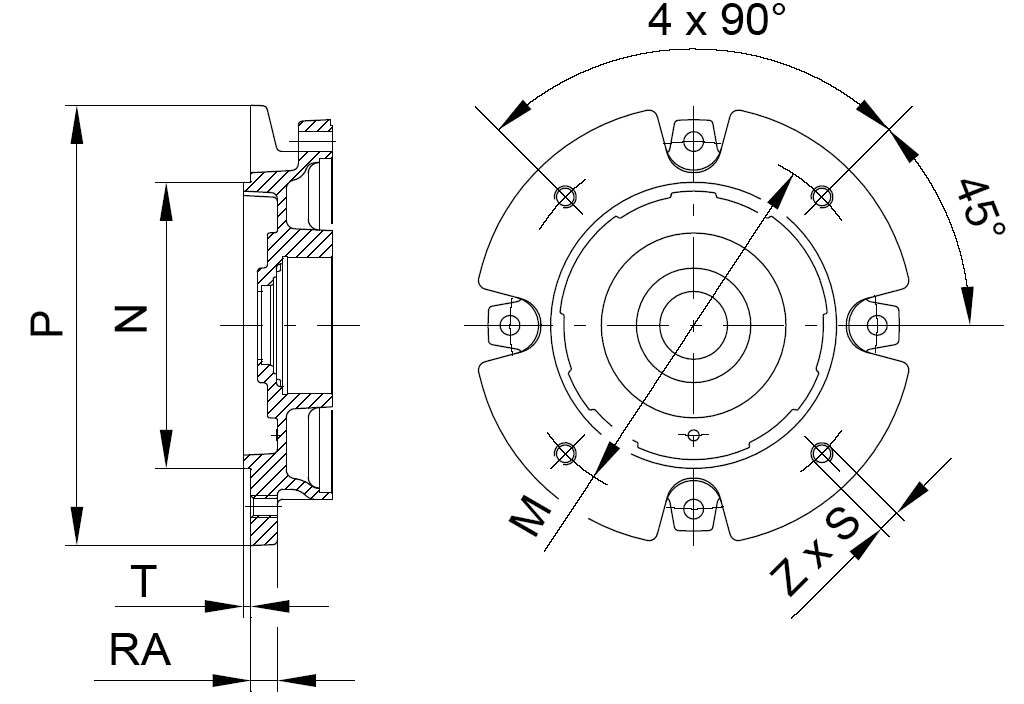

РИС 8. Размеры для габарита 90-100 (IMB14 - больший)

Типоразмер		M	N	P	RA	S	T	Z
90	FT130	130	110	160	22	M8	3.5	4
100	FT165	165	130	200	-	M10	3.5	4

ТАБЛИЦА 12.

Размеры для габарита 112-160 (IMB14 - меньший)

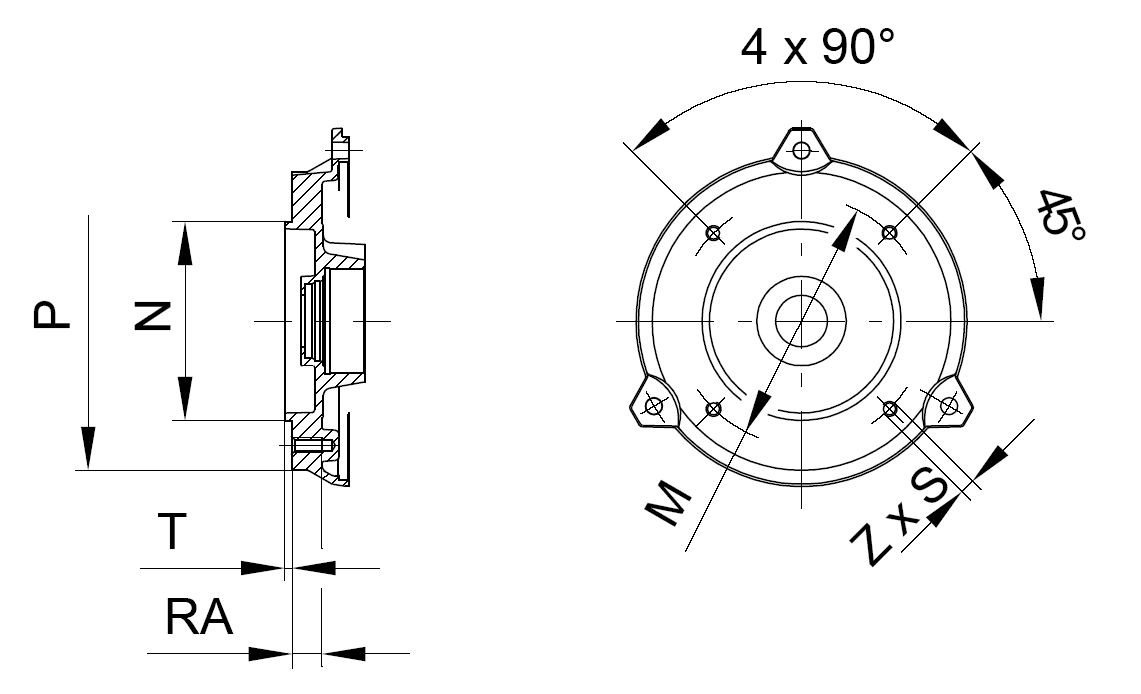

РИС 9. Размеры для габарита 112-160 (IMB14 - меньший)

Типоразмер		M	N	P	RA	S	T	Z
112	FT130	130	110	160	20	M8	3.5	4
132	FT165	165	130	200	24	M10	3.5	4
160	-	-	-	-	-	-	-	-

ТАБЛИЦA 13

Размеры для габарита 112-160 (IMB14 - больший) А 14.

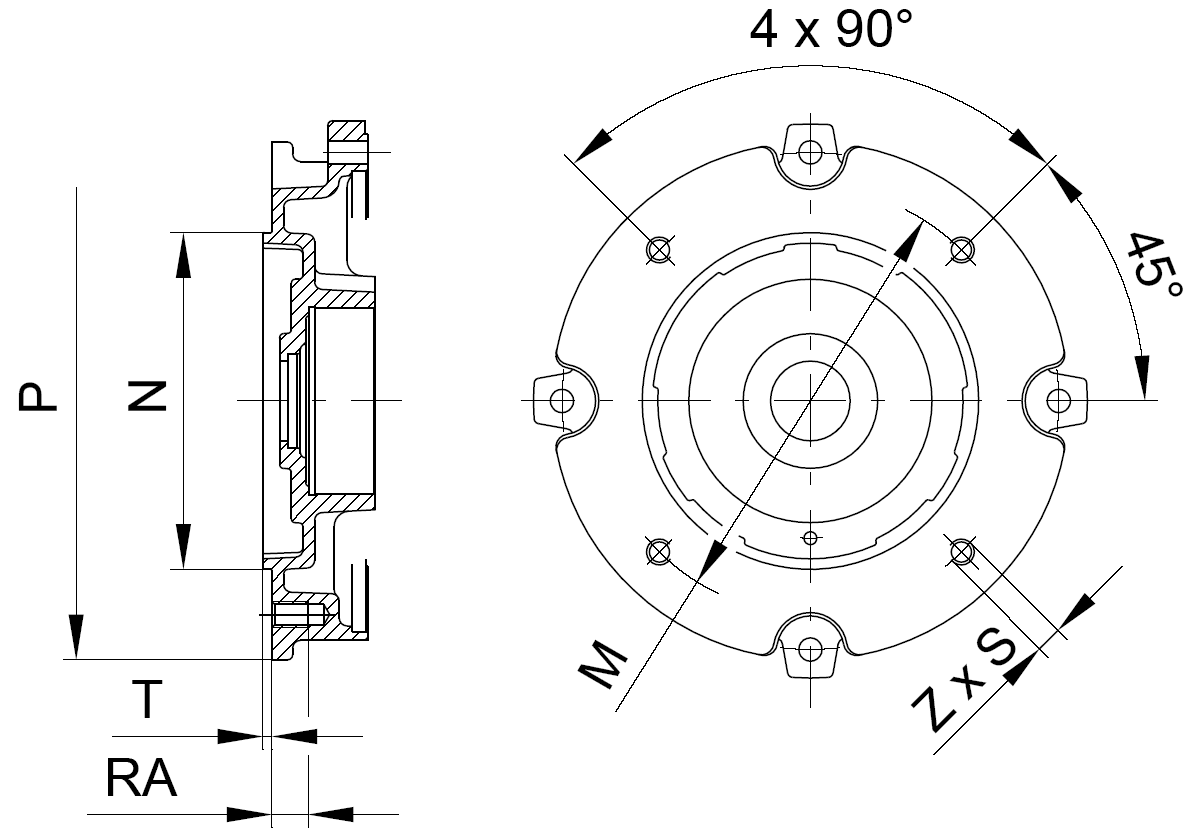

РИС 10. Размеры для габарита 112-160 (IMB14 - больший)

Типоразмер		M	N	P	RA	S	T
112	FT165	165	130	200	20	M10	3.5
132	-	-	-	-	-	-	-
160	-	-	-	-	-	-	-

ТАБЛИЦА 14.
