Червячные мотор редукторы двухступенчатые MRT*RT

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

Современный дизайн, зарекомендовавшееся качество, надежность и используемый эвольвентный профиль червячного зубчатого зацепления представляют высокую потребительную стоимость, которой характеризуется мотор редуктор червячный серии MRT*RT типового ряда выпускаемый в акционерном обществе "TOS ZNOJMO". Размеры RT/MRT 30A - RT/mrt 80A имеют корпусы коробок, фланцев и адаптеров изготовленные из сплавов алюминия и в стандартном исполнении не лакированы. Размеры RT/MRT 100А - RT/MRT 180A имеют корпус из чугуна и стандартно лакируются, оттенок RAL5021. Двухступенчатые мотор редукторы могут комплектоваться отечественными электродвигателями или электродвигателями Siemens (по желанию заказчика).

Цена: от 4 420 руб.

Высокое передаточное отношение до 10000
Бесшумная работа
Самоторможение
Высокий момент нагрузки
Низкая масса
Простая интеграция в конструкцию машины

Каталог MRT.pdf	Каталог MRT.zip
Паспорт MRT.pdf	Паспорт .zip

Общее описание:

Габаритные и присоединительные размеры AAL

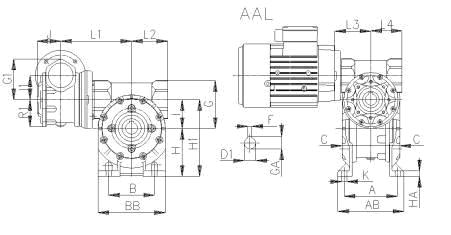

Рисунок 1 - Габаритные и присоединительные размеры AAL

ТИП	А	АВ	В	ВВ	D1H7	F	GA	G	G1	H	H1	HA	I	I1	J	K	L1	L2	L3	L4
*MRT 3040**	84	100	70	96	19	6	21.8	70	51	71	111	8	40	30	31.5	7	103	57	55	46
*MRT 3050**	96	114	85	112	24	8	27,3	84	51	85	135	10	50	30	31,5	9	113	65	55	46
*MRT 5080**	147	180	140	180	35	10	38,3	128	84	142	222	13	80	50	49	11	164,5	95	75	65

Габаритные и присоединительные размеры BAL

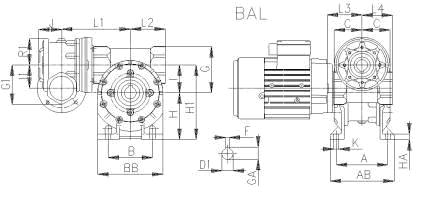

Рисунок 2 - Габаритные и присоединительные размеры BAL

ТИП	А	АВ	В	ВВ	D1H7	F	GA	G	G1	H	H1	HA	I	I1	J	K	L1	L2	L3	L4
*MRT 3040**	84	100	70	96	19	6	21.8	70	51	71	111	8	40	30	31.5	7	103	57	55	46
*MRT 3050**	96	114	85	112	24	8	27,3	84	51	85	135	10	50	30	31,5	9	113	65	55	46
*MRT 5080**	147	180	140	180	35	10	38,3	128	84	142	222	13	80	50	49	11	164,5	95	75	65

Габаритные и присоединительные размеры VAR

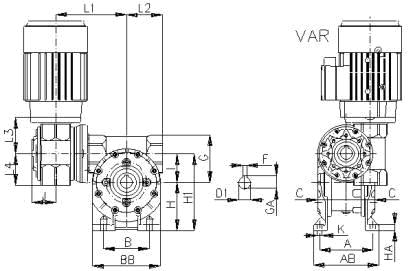

Рисунок 3 - Габаритные и присоединительные размеры VAR

ТИП	А	АВ	В	ВВ	D1H7	F	GA	G	G1	H	H1	HA	I	I1	J	K	L1	L2	L3	L4
*MRT 3040**	84	100	70	96	19	6	21.8	70	51	71	111	8	40	30	31.5	7	103	57	55	46
*MRT 3050**	96	114	85	112	24	8	27,3	84	51	85	135	10	50	30	31,5	9	113	65	55	46
*MRT 5080**	147	180	140	180	35	10	38,3	128	84	142	222	13	80	50	49	11	164,5	95	75	65

n1=1400 об/мин
ТИП	i1	i2	i	n2	Mk2	P1	КПД
				(об/мин)	(Н*м)	(кВт)	%
*MRT 3040**	5	30	150	9.33	60	0.12	52
*MRT 3040**	7.5	30	225	6.22	60	0.12	50
*MRT 3040**	10	30	300	4.67	60	0.09	49
*MRT 3040**	12.5	30	375	3.73	60	0.09	44
*MRT 3040**	15	30	450	3.11	60	0.09	43
*MRT 3040**	20	30	600	2.33	60	0.09	40
*MRT 3040**	25	30	750	1.87	60	0.09	36
*MRT 3040**	30	30	900	1.56	60	0.09	33
*MRT 3040**	40	30	1200	1.17	60	0.09	29
*MRT 3040**	50	30	1500	0.93	60	0.09	27
*MRT 3040**	60	30	1800	0.78	60	0.09	22
*MRT 3040**	70	30	2100	0.67	60	0.09	20
*MRT 3040**	80	30	2400	0.58	60	0.09	19
*MRT 3040**	60	50	3000	0.47	60	0.09	18
*MRT 3040**	70	50	3500	0.40	60	0.09	16
*MRT 3040**	80	50	4000	0.35	60	0.09	15
*MRT 3040**	100	80	8000	0.18	50	0.09	10
*MRT 3040**	100	100	10000	0.14	40	0.09	9

n1=900 об/мин
ТИП	i1	i2	i	n2	Mk2	P1	КПД
				(об/мин)	(Н*м)	(кВт)	%
*MRT 3040**	5	30	150	6.00	63	0.09	51
*MRT 3040**	7.5	30	225	4.00	63	0.09	49
*MRT 3040**	10	30	300	3.00	63	0.09	48
*MRT 3040**	12.5	30	375	2.40	63	0.09	43
*MRT 3040**	15	30	450	2.00	63	0.09	42
*MRT 3040**	20	30	600	1.50	63	0.09	39
*MRT 3040**	25	30	750	1.20	63	0.09	35
*MRT 3040**	30	30	900	1.00	63	0.09	32
*MRT 3040**	40	30	1200	0.75	63	0.09	28
*MRT 3040**	50	30	1500	0.60	63	0.09	26
*MRT 3040**	60	30	1800	0.50	63	0.09	21
*MRT 3040**	70	30	2100	0.43	63	0.09	19
*MRT 3040**	80	30	2400	0.38	63	0.09	18
*MRT 3040**	60	50	3000	0.30	63	0.09	17
*MRT 3040**	70	50	3500	0.26	63	0.09	15
*MRT 3040**	80	50	4000	0.23	63	0.09	14
*MRT 3040**	100	80	8000	0.11	53	0.09	9
*MRT 3040**	100	100	10000	0.09	43	0.09	8

n1=1400 об/мин
ТИП	i1	i2	i	n2	Mk2	P1	КПД
				(об/мин)	(Н*м)	(кВт)	%
*MRT 3050**	5	30	150	9.33	100	0.18	54
*MRT 3050**	7.5	30	225	6.22	100	0.12	51
*MRT 3050**	10	30	300	4.67	100	0.12	50
*MRT 3050**	12.5	30	375	3.73	100	0.12	46
*MRT 3050**	15	30	450	3.11	100	0.12	45
*MRT 3050**	20	30	600	2.33	100	0.12	41
*MRT 3050**	25	30	750	1.87	100	0.12	37
*MRT 3050**	30	30	900	1.56	100	0.12	34
*MRT 3050**	40	30	1200	1.17	100	0.12	30
*MRT 3050**	50	30	1500	0.93	100	0.09	28
*MRT 3050**	60	30	1800	0.78	100	0.09	22
*MRT 3050**	70	30	2100	0.67	100	0.09	21
*MRT 3050**	80	30	2400	0.58	100	0.09	21
*MRT 3050**	60	50	3000	0.47	95	0.09	18
*MRT 3050**	70	50	3500	0.40	95	0.09	17
*MRT 3050**	80	50	4000	0.35	95	0.09	16
*MRT 3050**	100	80	8000	0.18	80	0.09	12
*MRT 3050**	100	100	10000	0.14	60	0.09	11

n1=900 об/мин
ТИП	i1	i2	i	n2	Mk2	P1	КПД
				(об/мин)	(Н*м)	(кВт)	%
*MRT 3050**	5	30	150	6.00	105	0.12	53
*MRT 3050**	7.5	30	225	4.00	105	0.12	50
*MRT 3050**	10	30	300	3.00	105	0.12	49
*MRT 3050**	12.5	30	375	2.40	105	0.12	44
*MRT 3050**	15	30	450	2.00	105	0.12	44
*MRT 3050**	20	30	600	1.5	105	0.12	40
*MRT 3050**	25	30	750	1.20	105	0.12	36
*MRT 3050**	30	30	900	1.00	105	0.12	33
*MRT 3050**	30	30	900	1.00	105	0.12	33
*MRT 3050**	40	30	1200	0.75	105	0.09	29
*MRT 3050**	50	30	1500	0.60	105	0.09	27
*MRT 3050**	60	30	1800	0.50	105	0.09	21
*MRT 3050**	70	30	2100	0.43	105	0.09	20
*MRT 3050**	80	30	2400	0.38	105	0.09	19
*MRT 3050**	60	50	3000	0.30	100	0.09	17
*MRT 3050**	70	50	3500	0.26	100	0.09	16
*MRT 3050**	80	50	4000	0.23	100	0.09	15
*MRT 3050**	100	80	8000	0.11	85	0.09	11
*MRT 3050**	100	100	10000	0.09	65	0.09	10

n1=1400 об/мин
ТИП	i1	i2	i	n2	Mk2	P1	КПД
				(об/мин)	(Н*м)	(кВт)	%
*MRT 5080**	5	30	150	9.33	460	0.75	57
*MRT 5080**	7.5	30	225	6.22	460	0.55	54
*MRT 5080**	10	30	300	4.67	460	0.37	53
*MRT 5080**	12.5	30	375	3.73	480	0.37	51
*MRT 5080**	15	30	450	3.11	480	0.37	49
*MRT 5080**	20	30	600	2.33	480	0.25	47
*MRT 5080**	25	30	750	1.87	480	0.25	43
*MRT 5080**	30	30	900	1.56	480	0.18	40
*MRT 5080**	40	30	1200	1.17	480	0.18	38
*MRT 5080**	50	30	1500	0.93	480	0.18	34
*MRT 5080**	60	30	1800	0.78	480	0.18	30
*MRT 5080**	70	30	2100	0.67	480	0.18	29
*MRT 5080**	80	30	2400	0.58	480	0.12	27
*MRT 5080**	60	50	3000	0.47	460	0.12	27
*MRT 5080**	70	50	3500	0.40	460	0.12	25
*MRT 5080**	80	50	4000	0.35	460	0.12	24
*MRT 5080**	100	80	8000	0.18	400	0.12	16
*MRT 5080**	100	100	10000	0.14	350	0.12	15
