Технические характеристики MTC A: 0,2A / 1,12А / 0,22А

Технические характеристики MTC A: 0,2A / 1,12А / 0,22А

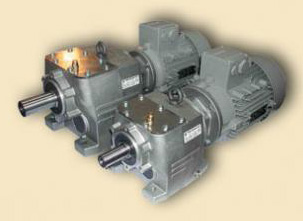

Технические размеры цилиндрических мотор-редукторов MTC A. В таблицах представлены технические параметры такие как: передаточное отношение, частота вращения выходного вала и мощность электродвигателя.

К общему описанию

MTC A Переда- точное отношение Частота вращения выходного вала Макс. крутящий момент на выходе Сервис-фактор Крутящий момент на выходе Электродвигатель
n2 М2макс. S1 М2 Мощность Тип
об/мин Н*м - Н*м кВт АИР Siemens
MTC 02A 4,4 319,2 34,65 2,1 16,5 0,55 АИР71А4 1LA7080-4AB
319,2 35,84 1,6 22,4 0,75 АИР71В4 1LA7083-4AB
6,2 222,8 38,16 2,4 15,9 0,37 АИР63В4 1LA7073-4AB
226,8 37,12 1,6 23,2 0,55 АИР71А4 1LA7080-4AB
226,8 37,92 1,2 31,6 0,75 АИР71В4 1LA7083-4AB
8,1 167,3 40,04 2,8 14,3 0,25 АИР63А4 1LA7070-4AB
169,8 39,52 1,9 20,8 0,37 АИР63В4 1LA7073-4AB
172,9 39,52 1,3 30,4 0,55 АИР71А4 1LA7080-4AB
172,9 41,4 1 41,4 0,75 АИР71В4 1LA7083-4AB
10,4 130,3 38,28 2,9 13,2 0,18 АИР56В4 1LA7063-4AB
130,3 38,43 2,1 18,3 0,25 АИР63А4 1LA7070-4AB
132,2 37,38 1,4 26,7 0,37 АИР63В4 1LA7073-4AB
134,7 39 1 39 0,55 АИР71А4 1LA7080-4AB
12,5 107,7 40 2,5 16 0,18 АИР56В4 1LA7063-4AB
107,7 39,96 1,8 22,2 0,25 АИР63А4 1LA7070-4AB
109,3 38,76 1,2 32,3 0,37 АИР63В4 1LA7073-4AB
111,2 37,76 0,8 47,2 0,55 АИР71А4 1LA7080-4AB
14,9 90,7 39,69 2,1 18,9 0,18 АИР56В4 1LA7063-4AB
90,7 39,45 1,5 26,3 0,25 АИР63А4 1LA7070-4AB
92,1 38,4 1 38,4 0,37 АИР63В4 1LA7073-4AB
19,8 68,4 42 2,5 16,8 0,12 АИР56А4 1LA7060-4AB
68,4 42,67 1,7 25,1 0,18 АИР56В4 1LA7063-4AB
68,4 41,88 1,2 34,9 0,25 АИР63А4 1LA7070-4AB
69,4 40,72 0,8 50,9 0,37 АИР63В4 1LA7073-4AB
MTC 12A 4,2 334,5 42,39 2,7 15,7 0,55 АИР71А4 1LA7080-4AB
334,5 42,8 2 21,4 0,75 АИР71В4 1LA7083-4AB
339,3 43,4 1,4 31 1,1 АИР80А4 1LA7090-4AB
340,5 42,1 1 42,1 1,5 АИР80В4 1LA7096-4AB
5,1 275,9 45,6 2,4 19 0,55 АИР71А4 1LA7080-4AB
275,9 44,2 1,7 26 0,75 АИР71В4 1LA7083-4AB
279,9 45 1,2 37,5 1,1 АИР80А4 1LA7090-4AB
280,9 45,9 0,9 51 1,5 АИР80В4 1LA7096-4AB
6,1 223,5 44,24 2,8 15,8 0,37 АИР63В4 1LA7073-4AB
227,6 43,89 1,9 23,1 0,55 АИР71А4 1LA7080-4AB
227,6 44,1 1,4 31,5 0,75 АИР71В4 1LA7083-4AB
230,8 45,5 1 45,5 1,1 АИР80А4 1LA7090-4AB
7,6 181 44,85 2,3 19,5 0,37 АИР63В4 1LA7073-4AB
184,3 45,6 1,6 28,5 0,55 АИР71А4 1LA7080-4AB
184,3 46,68 1,2 38,9 0,75 АИР71В4 1LA7083-4AB
186,9 44,96 0,8 56,2 1,1 АИР80А4 1LA7090-4AB
8,2 167,9 44,1 2,1 21 0,37 АИР63В4 1LA7073-4AB
171 46,05 1,5 30,7 0,55 АИР71А4 1LA7080-4AB
171 46,09 1,1 41,9 0,75 АИР71В4 1LA7083-4AB
10,1 134,1 49,84 2,8 17,8 0,25 АИР63А4 1LA7070-4AB
136 49,4 1,9 26 0,37 АИР63В4 1LA7073-4AB
138,5 49,27 1,3 37,9 0,55 АИР71А4 1LA7080-4AB
138,5 46,53 0,9 51,7 0,75 АИР71В4 1LA7083-4AB
11,3 119 48,24 2,4 20,1 0,25 АИР63А4 1LA7070-4AB
120,8 49,64 1,7 29,2 0,37 АИР63В4 1LA7073-4AB
123 46,97 1,1 42,7 0,55 АИР71А4 1LA7080-4AB
123 46,56 0,8 58,2 0,75 АИР71В4 1LA7083-4AB
13,9 97,3 49,56 2,8 17,7 0,18 АИР56В4 1LA7063-4AB
97,3 49 2 24,5 0,25 АИР63А4 1LA7070-4AB
98,7 50,12 1,4 35,8 0,37 АИР63В4 1LA7073-4AB
100,5 47,07 0,9 52,3 0,55 АИР71А4 1LA7080-4AB
16,4 82,1 48,07 2,3 20,9 0,18 АИР56В4 1LA7063-4AB
82,1 49,47 1,7 29,1 0,25 АИР63А4 1LA7070-4AB
83,3 50,88 1,2 42,4 0,37 АИР63В4 1LA7073-4AB
84,9 49,52 0,8 61,9 0,55 АИР71А4 1LA7080-4AB
17,8 76 51,98 2,3 22,6 0,18 АИР56В4 1LA7063-4AB
76 50,24 1,6 31,4 0,25 АИР63А4 1LA7070-4AB
77,1 50,38 1,1 45,8 0,37 АИР63В4 1LA7073-4AB
78,5 53,52 0,8 66,9 0,55 АИР71А4 1LA7080-4AB
21,3 63,4 48,87 2,7 18,1 0,12 АИР56А4 1LA7060-4AB
63,4 48,78 1,8 27,1 0,18 АИР56В4 1LA7063-4AB
63,4 49,01 1,3 37,7 0,25 АИР63А4 1LA7070-4AB
64,3 49,41 0,9 54,9 0,37 АИР63В4 1LA7073-4AB
23,8 56,8 50,5 2,5 20,2 0,12 АИР56А4 1LA7060-4AB
56,8 51,34 1,7 30,2 0,18 АИР56В4 1LA7063-4AB
56,8 50,4 1,2 42 0,25 АИР63А4 1LA7070-4AB
57,7 49,04 0,8 61,3 0,37 АИР63В4 1LA7073-4AB
26 51,9 53,04 2,4 22,1 0,12 АИР56А4 1LA7060-4AB
51,9 52,96 1,6 33,1 0,18 АИР56В4 1LA7063-4AB
51,9 55,2 1,2 46 0,25 АИР63А4 1LA7070-4AB
52,7 53,68 0,8 67,1 0,37 АИР63В4 1LA7073-4AB
31,8 42,5 54 2 27 0,12 АИР56А4 1LA7060-4AB
42,5 52,52 1,3 40,4 0,18 АИР56В4 1LA7063-4AB
42,5 56,2 1 56,2 0,25 АИР63А4 1LA7070-4AB
MTC 22A 4,3 328,2 48 3 16 0,55 АИР71А4 1LA7080-4AB
328,2 47,96 2,2 21,8 0,75 АИР71В4 1LA7083-4AB
332,9 47,4 1,5 31,6 1,1 АИР80А4 1LA7090-4AB
334,1 47,19 1,1 42,9 1,5 АИР80В4 1LA7096-4AB
4,8 288,8 49,14 2,7 18,2 0,55 АИР71А4 1LA7080-4AB
288,8 49,6 2 24,8 0,75 АИР71В4 1LA7083-4AB
293 50,26 1,4 35,9 1,1 АИР80А4 1LA7090-4AB
294 48,7 1 48,7 1,5 АИР80В4 1LA7096-4AB
5,6 250,9 52,25 2,5 20,9 0,55 АИР71А4 1LA7080-4AB
250,9 54,15 1,9 28,5 0,75 АИР71В4 1LA7083-4AB
254,5 53,69 1,3 41,3 1,1 АИР80А4 1LA7090-4AB
255,4 50,49 0,9 56,1 1,5 АИР80В4 1LA7096-4AB
6,2 224,3 53,82 2,3 23,4 0,55 АИР71А4 1LA7080-4AB
224,3 54,23 1,7 31,9 0,75 АИР71В4 1LA7083-4AB
227,5 55,44 1,2 46,2 1,1 АИР80А4 1LA7090-4AB
228,3 56,43 0,9 62,7 1,5 АИР80В4 1LA7096-4AB
7 199,9 55,23 2,1 26,3 0,55 АИР71А4 1LA7080-4AB
199,9 53,7 1,5 35,8 0,75 АИР71В4 1LA7083-4AB
202,7 56,98 1,1 51,8 1,1 АИР80А4 1LA7090-4AB
203,4 56,32 0,8 70,4 1,5 АИР80В4 1LA7096-4AB
7,8 178,4 85,26 2,9 29,4 0,55 АИР71А4 1LA7080-4AB
178,4 84,42 2,1 40,2 0,75 АИР71В4 1LA7083-4AB
180,9 87,15 1,5 58,1 1,1 АИР80А4 1LA7090-4AB
181,6 86,79 1,1 78,9 1,5 АИР80В4 1LA7096-4AB
8,9 156,9 83,75 2,5 33,5 0,55 АИР71А4 1LA7080-4AB
156,9 86,64 1,9 45,6 0,75 АИР71В4 1LA7083-4AB
159,2 85,8 1,3 66 1,1 АИР80А4 1LA7090-4AB
159,7 80,73 0,9 89,7 1,5 АИР80В4 1LA7096-4AB
10,2 136,4 84,7 2,2 38,5 0,55 АИР71А4 1LA7080-4AB
136,4 84 1,6 52,5 0,75 АИР71В4 1LA7083-4AB
138,3 83,49 1,1 75,9 1,1 АИР80А4 1LA7090-4AB
138,8 82,56 0,8 103,2 1,5 АИР80В4 1LA7096-4AB
11,5 119,7 85,55 2,9 29,5 0,37 АИР63В4 1LA7073-4AB
121,8 86,2 2 43,1 0,55 АИР71А4 1LA7080-4AB
121,8 82,32 1,4 58,8 0,75 АИР71В4 1LA7083-4AB
123,6 85 1 85 1,1 АИР80А4 1LA7090-4AB
12,9 106,5 86,32 2,6 33,2 0,37 АИР63В4 1LA7073-4AB
108,5 87,12 1,8 48,4 0,55 АИР71А4 1LA7080-4AB
108,5 85,8 1,3 66 0,75 АИР71В4 1LA7083-4AB
110 85,95 0,9 95,5 1,1 АИР80А4 1LA7090-4AB
14,5 94,4 86,02 2,3 37,4 0,37 АИР63В4 1LA7073-4AB
96,1 87,36 1,6 54,6 0,55 АИР71А4 1LA7080-4AB
96,1 81,95 1,1 74,5 0,75 АИР71В4 1LA7083-4AB
97,5 86,16 0,8 107,7 1,1 АИР80А4 1LA7090-4AB
16,2 83,4 85,8 3 28,6 0,25 АИР63А4 1LA7070-4AB
84,6 83,6 2 41,8 0,37 АИР63В4 1LA7073-4AB
86,2 85,4 1,4 61 0,55 АИР71А4 1LA7080-4AB
86,2 83,1 1 83,1 0,75 АИР71В4 1LA7083-4AB
17,9 75,3 85,59 2,7 31,7 0,25 АИР63А4 1LA7070-4AB
76,4 83,16 1,8 46,2 0,37 АИР63В4 1LA7073-4AB
77,8 87,75 1,3 67,5 0,55 АИР71А4 1LA7080-4AB
77,8 82,89 0,9 92,1 0,75 АИР71В4 1LA7083-4AB
20,3 66,6 85,92 2,4 35,8 0,25 АИР63А4 1LA7070-4AB
67,6 83,68 1,6 52,3 0,37 АИР63В4 1LA7073-4AB
68,9 83,93 1,1 76,3 0,55 АИР71А4 1LA7080-4AB
68,9 83,2 0,8 104 0,75 АИР71В4 1LA7083-4AB
25,1 53,7 84,55 1,9 44,5 0,25 АИР63А4 1LA7070-4AB
54,5 84,24 1,3 64,8 0,37 АИР63В4 1LA7073-4AB
55,5 85,23 0,9 94,7 0,55 АИР71А4 1LA7080-4AB
