Тормозные блоки LSBR

Торговый Дом "ТехПривод" рад предложить своим покупателям и заказчикам широкий ассортимент оборудования фирмы LONG SHENQ ELECTRONIC, сюда относятся высококачественные тормозные резисторы и блоки. Компания с мировым именем LONG SHENQ ELECTRONIC производит тормозной блок и износостойкие тормозные резисторы уже более десяти лет, за это время техническое оснащение подвергалось систематической модернизации и улучшению уровня качества ассортиментного ряда продукции в условиях неизменно доступной цены.

Цена: от 15 300 руб.

Преимущества оборудования:

• Надежная конструкция + эстетичный внешний вид оборудования;
• Улучшенные показатели климатической стойкости
• Продолжительный срок эксплуатации оборудования
• Модернизированная и усовершенствованная IGBT технология
• Рациональное применение как в комплексе с другим оборудованием, так и в одиночном исполнении
• Наличие синхронного входа, адаптированного для ряда ПЧ с неограниченными параметрами мощности
• Доступная совместимость с широким перечнем торговых марок частотных преобразователей

Общее описание

ТАБЛИЦА 1.

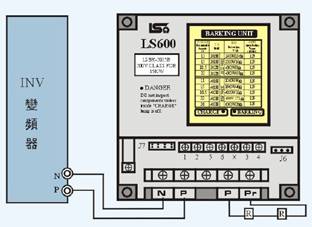

РИС 1. Одиночное соединение тормозного блока

• Клеммы "N", "P" частотного преобразователя соединяются с соответствующими клеммами "N" и "P", расположенными на тормозном блоке.
• Особенности соединения: клемма "N" подсоединяется к клемме "N", клемма "P" соединяется с клеммой "P".
• J6 MASTER-COM соединяются посредством перемычки

Важно убедиться, что параметры входного напряжения являются правильными, значения торможения задаются кнопкой J7, после этого следует замкнуть цепь.

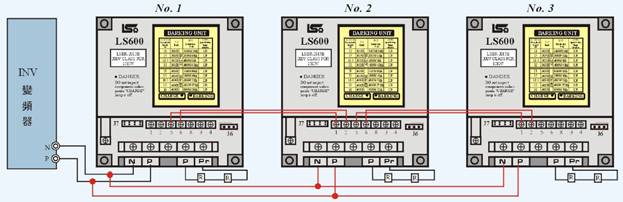

РИС 2. Комбинированное соединение тормозных блоков

Например:

Параллельное соединение:
Тормозной блок 1 - главное устройство, J6 выбрать MASTER-COM.
Тормозной блок 2 - вспомогательное устройство, J6 выбрать SLAVE-COM.
Тормозной блок 3 - вспомогательное устройство, J6 выбрать SLAVE-COM.

Схема параллельного соединения тормозных блоков обеспечивается за счет вспомогательного блока торможения, как результат, выполняется процесс совместного рассеивания. Главным критерием всех механизмов вспомогательного уровня использования выступает базовый тормозной блок [терминал 5,6 блока (1) присоединен к терминалу 1,2 блока (2)].

ТАБЛИЦА 2.

Высококачественные тормозные резисторы и блоки торможения

Частотные преобразователи с диапазоном мощностей 0,4кВт-7,5кВт (200В-240В и 380В-460В) предусматривают наличие монтированного блока торможения. Для преобразователей такого типа важно правильно подобрать соответствующий тормозной резистор. Перед подключением необходимо внимательно ознакомиться с положениями инструкции.

В условиях длительного режима работы тормозного резистора выделяется большой процент тепловой энергии, которая представляет потенциальную опасность для всех составляющих элементов частотного преобразователя. В силу такого положения вещей, важно удалять резистор не менее, чем на 2 метра от имеющегося оборудования. Проследите за тем, чтобы место монтажа хорошо проветривалось.

ТАБЛИЦА 3.

ТАБЛИЦА 4.

Описание тормозного блока

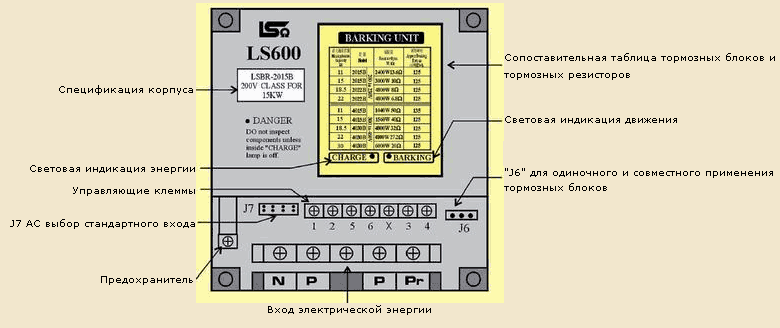

РИС . 3 Описание тормозного блока

ТАБЛИЦА 5

Габаритные и присоединительные размеры

ТАБЛИЦА 6
