Редуктор червячный одноступенчатый Ч-80

Редуктор червячный одноступенчатый Ч-80

Червячный редуктор Ч-80 является высокоэффективным оборудованием, которое может работать как с перерывами, так и постоянно на протяжении заданного промежутка времени (максимально – 24ч/сут). Особенностью механизма является его износостойкость и одинаковая эффективность работы при вращении валов в обе стороны. К редуктору прилагается вся необходимая документация, облегчающая его установку и отвечающая на наиболее часто возникающие вопросы пользователей. При правильной эксплуатации оборудования срок его использования значительно продлевается.

Цена: от 9 700 руб.

Скачать прайс: xls zip

Базовые условия использования червячного редуктора:

  • Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);
  • Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками;
  • Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;
  • Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.;
  • Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69).

Общее описание:

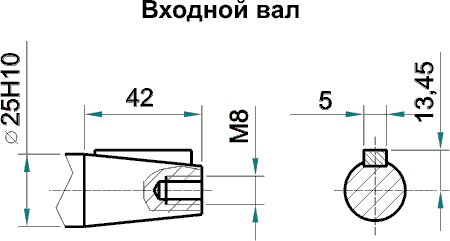

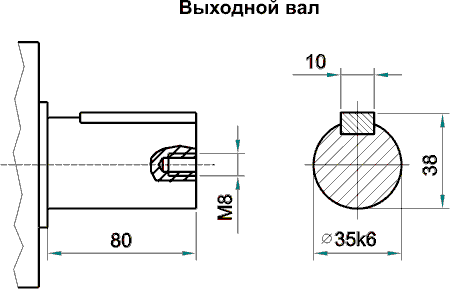

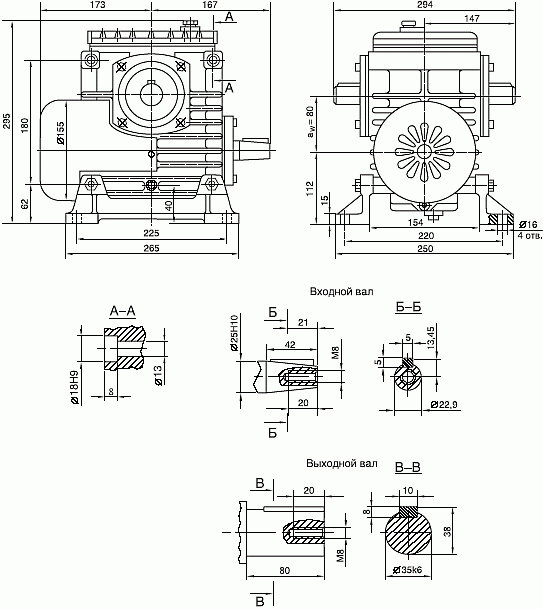

Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80

РИС 1.
Габаритные и присоединительные размеры

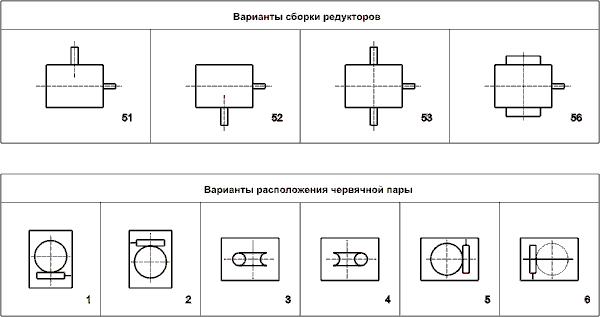

Варианты сборки редукторов и расположения червячной пары

РИС 2.
Варианты сборки редукторов и расположения червячной пары

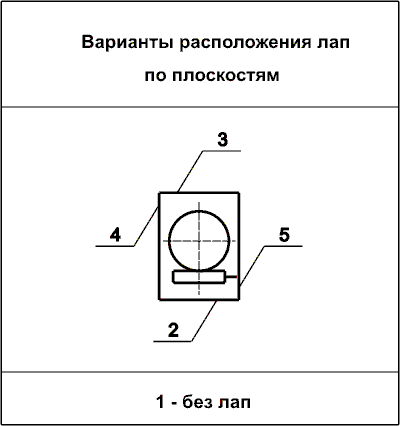

Варианты расположения лап Ч-80

РИС 3.
Варианты расположения лап (1-без лап; 2-5 расположение лап по плоскостям)

Технические характеристики червячного редуктор Ч-80

Номинальные передаточные числа Uном. Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин. Допускаемая консольная нагрузка на вале , Н
750 1000 1500 входном выходном
Мт, Н м h Nт, квт Мт, Н м h Nт, квт Мт, Н м h Nт, квт
8,0 280 0,89 3,1 250 0,90 3,6 212 0,91 4,6 500 4000
10,0 250 0,88 2,2 224 0,89 2,6 190 0,90 3,4
12,5 250 0,86 1,8 230 0,87 2,2 195 0,89 2,8
16,0 280 0,83 1,7 250 0,85 1,9 218 0,86 2,5
20,0 243 0,79 1,2 224 0,81 1,5 195 0,84 1,9
25,0 243 0,78 1,0 224 0,79 1,2 195 0,83 1,5
31,5 300 0,72 1,1 280 0,75 1,0 250 0,78 1,7
40,0 243 0,67 0,7 218 0,71 0,9 195 0,73 1,1
50,0 243 0,65 0,6 230 0,66 0,8 206 0,71 0,9
63,0 224 0,60 0,5 212 0,62 0,6 190 0,64 0,8
80,0 200 0,55 0,4 190 0,58 0,5 175 0,61 0,6

Пример условного обозначения при заказе

Редуктор Ч-80-40-52-1-2 ВУЗ, ТУ2-056-181-79, что означает:

редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3.
